Leitungsschutzschalter und FI-Schalter auswählen
Im Verteiler gibt es zwei getrennte Schutzaufgaben. Der Leitungsschutzschalter schützt Leitungen und Geräte vor Überstrom und Kurzschluss. Der Fehlerstromschutzschalter trennt den Stromkreis, wenn zwischen Außenleiter und Erde ein Fehlerstrom fließt — auch über einen menschlichen Körper. Die beiden Produkte ersetzen einander nicht; in der Anlage werden sie gemeinsam eingesetzt.
Nennstrom
Der Nennstrom (A) des Leitungsschutzschalters darf den Strom, den die geschützte Leitung führen kann, nicht überschreiten. In Wohnungen werden für Lichtstromkreise meist 10 A und für Steckdosenstromkreise 16 A verwendet; den richtigen Wert legt eine Elektrofachkraft nach Leitungsquerschnitt und Last fest.
Typ B oder Typ C?
Die Auslösekennlinie zeigt, wie der Leitungsschutzschalter auf kurze Stromspitzen reagiert. Typ B löst beim 3- bis 5-fachen Nennstrom sofort aus und wird für Licht- und Steckdosenstromkreise in Wohnungen und Büros verwendet. Typ C löst beim 5- bis 10-fachen aus und verhindert Fehlauslösungen in Stromkreisen mit hohem Einschaltstrom wie Motoren, Kompressoren und Transformatoren.
Polzahl
In einphasigen Stromkreisen werden 1-polige, in dreiphasigen 3-polige Leitungsschutzschalter verwendet. Beim Fehlerstromschutzschalter sind 2-polige Modelle für einphasige und 4-polige Modelle für dreiphasige Anlagen bestimmt.
Schaltvermögen (kA)
Das Schaltvermögen ist der höchste Kurzschlussstrom, den der Leitungsschutzschalter sicher abschalten kann. Es darf nicht niedriger sein als der mögliche Kurzschlussstrom am Einbauort; in Wohnanlagen sind 4,5 kA und 6 kA üblich.
30 mA und 300 mA

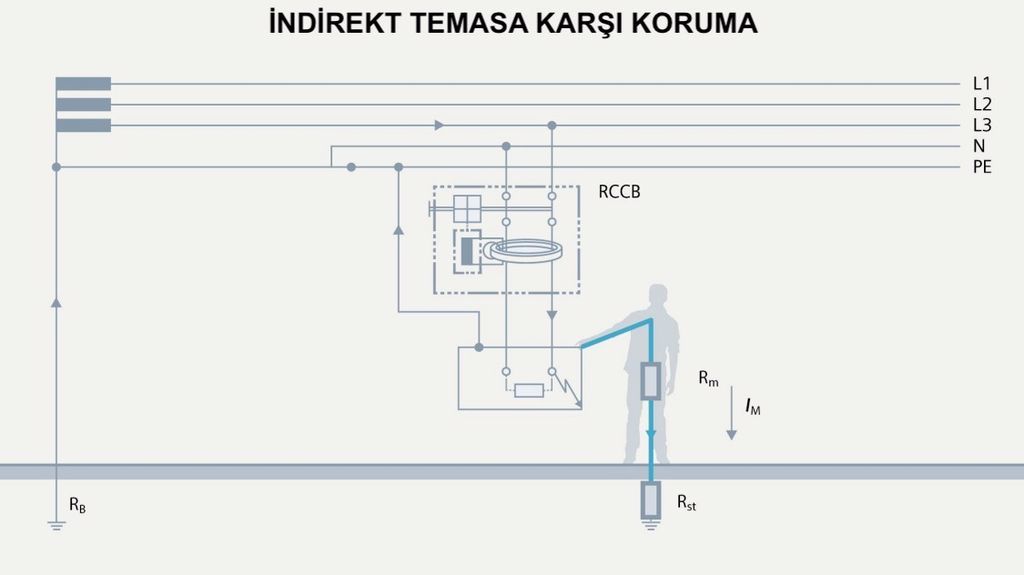

Ein Fehlerstromschutzschalter mit 30 mA schützt Menschen vor elektrischem Schlag. Ein Brandschutz-Fehlerstromschutzschalter mit 300 mA schützt die gesamte Anlage vor der Brandgefahr durch Isolationsfehler; für den Personenschutz allein reicht er nicht aus.
Kauf im Karton
Die Produkte sind einzeln oder im Karton erhältlich. Der Karton eignet sich für Verteilerbau und größere Installationen, das Einzelstück für die Erneuerung eines Stromkreises.

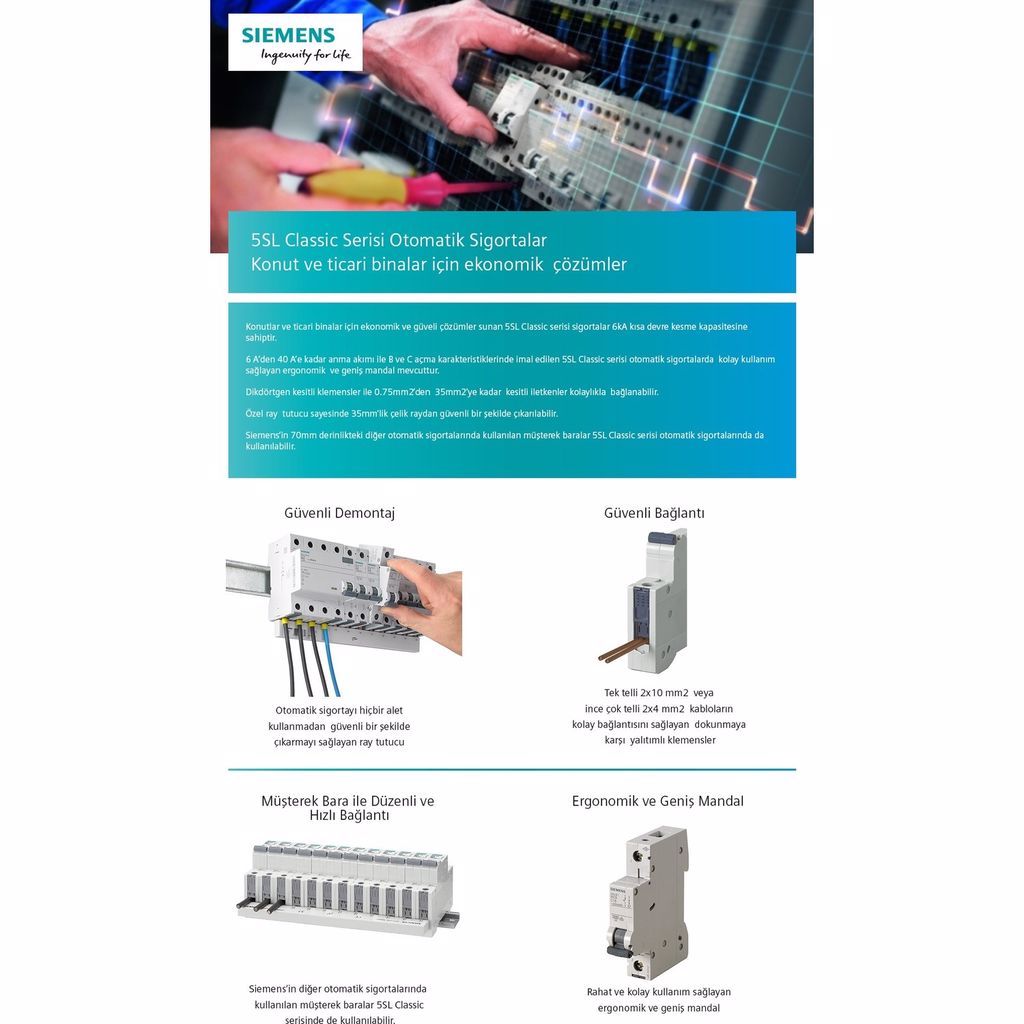

Montage
Leitungsschutzschalter und FI-Schalter werden im Verteiler eingebaut. Montage und Anschluss müssen nach dem Abschalten des Stroms von einer Elektrofachkraft durchgeführt werden. Beim Austausch eines Leitungsschutzschalters oder FI-Schalters müssen Nennstrom, Polzahl und Auslösekennlinie (beim FI-Schalter der Bemessungsfehlerstrom) des neuen Geräts mit dem alten übereinstimmen.
