Как выбрать автоматические выключатели и УЗО
В электрощите решаются две разные задачи защиты. Автоматический выключатель защищает кабели и приборы от перегрузки и короткого замыкания. Устройство защитного отключения размыкает цепь при утечке тока между фазой и землёй — в том числе через тело человека. Эти изделия не заменяют друг друга; в электроустановке их применяют вместе.
Номинальный ток
Номинальный ток (А) автоматического выключателя не должен превышать ток, допустимый для защищаемого кабеля. В квартирах для цепей освещения обычно ставят автоматы на 10 А, для розеточных цепей — на 16 А; точное значение определяет электрик по сечению кабеля и нагрузке цепи.
Тип B или тип C?

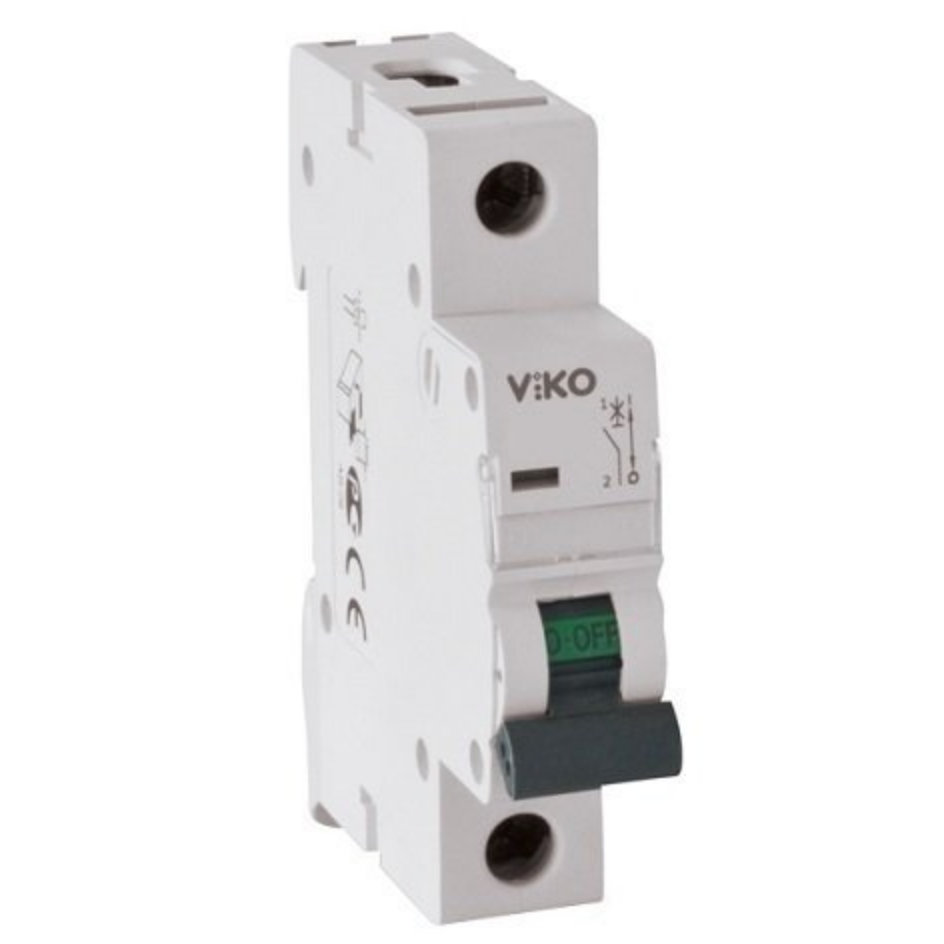

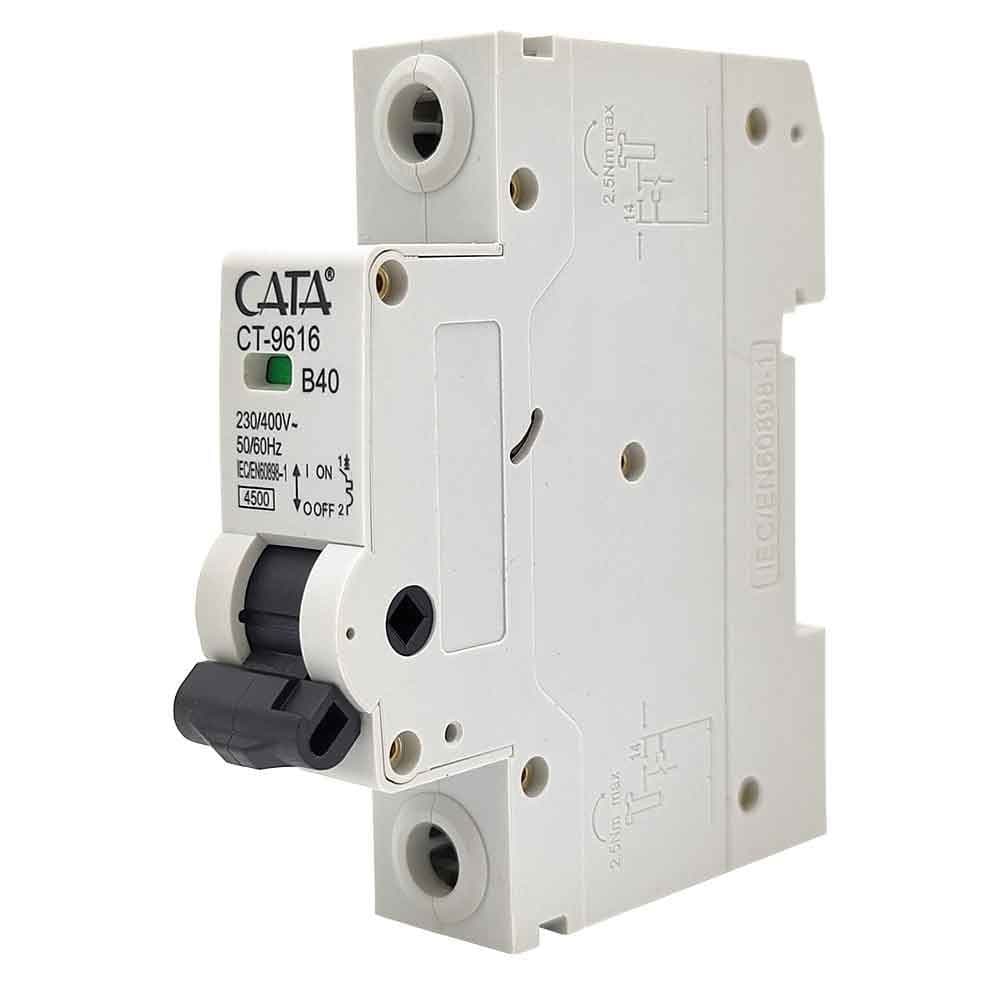

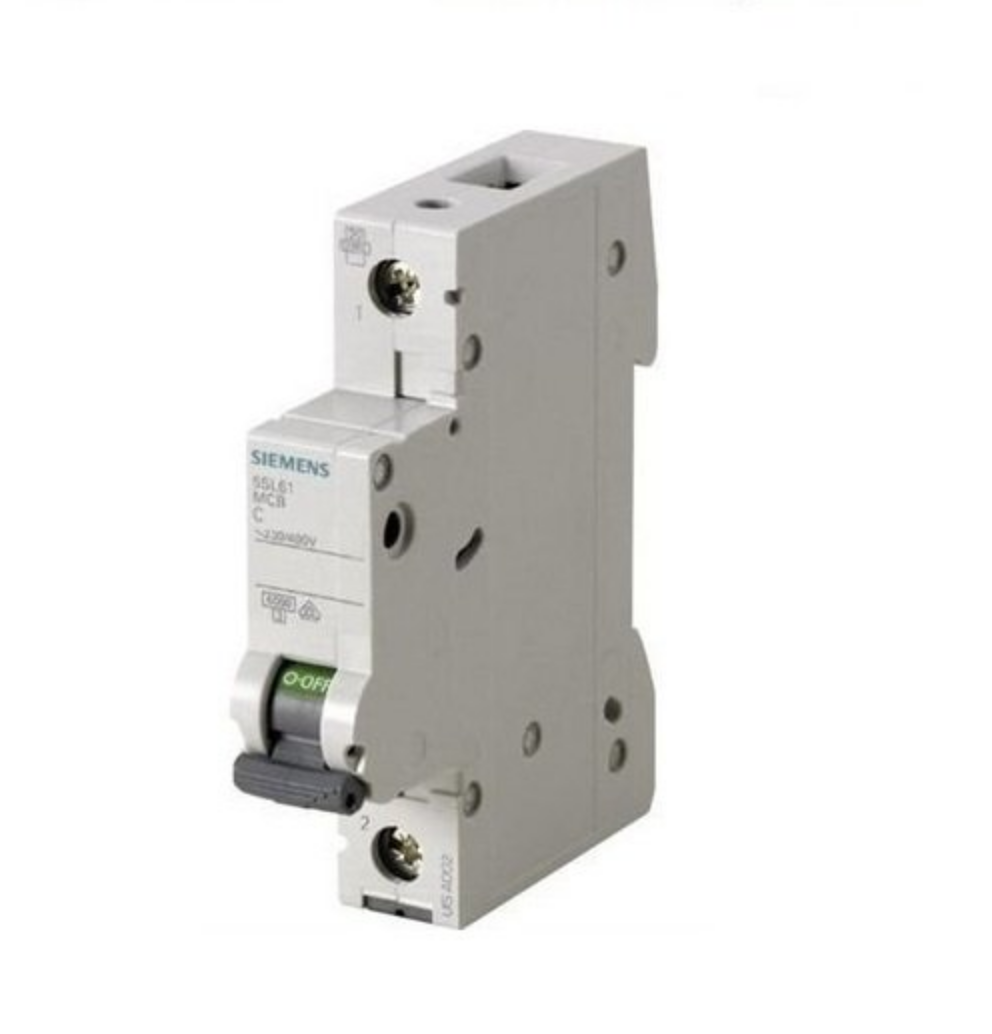

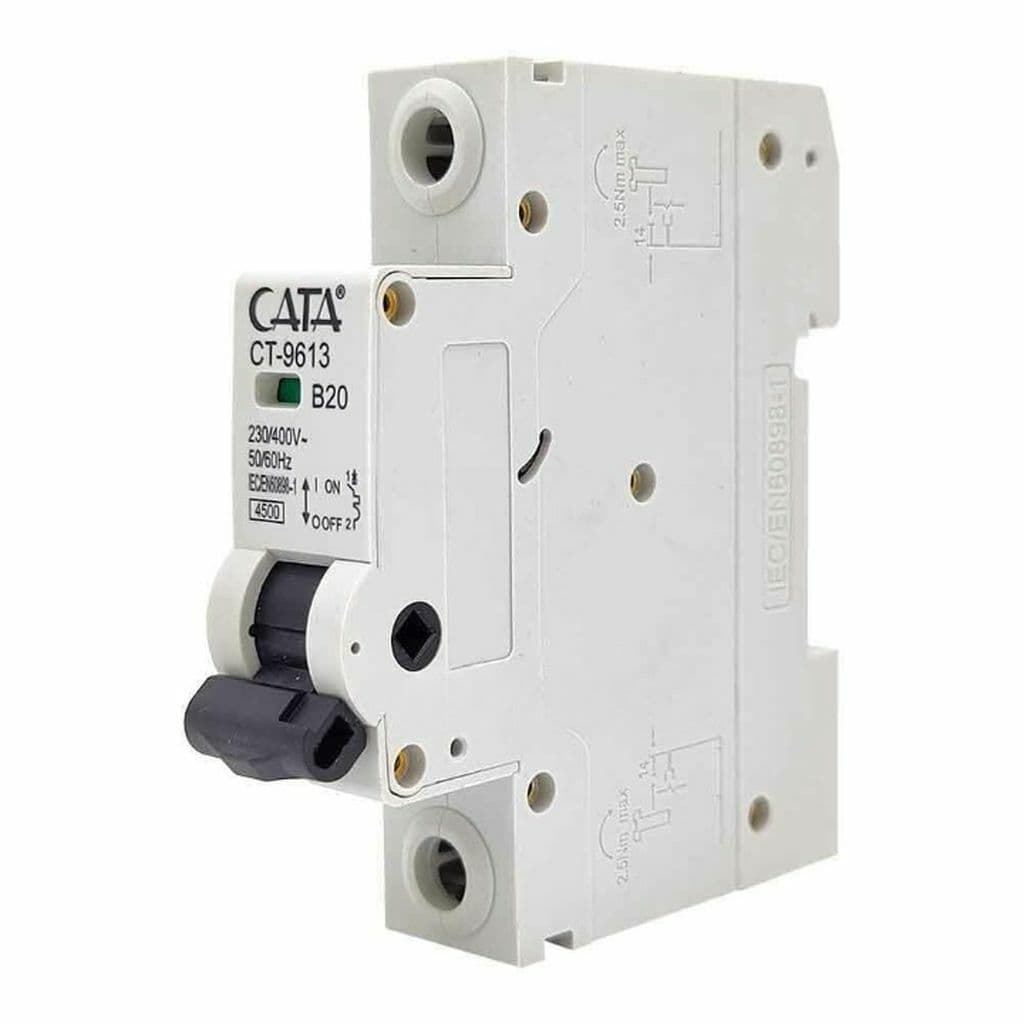

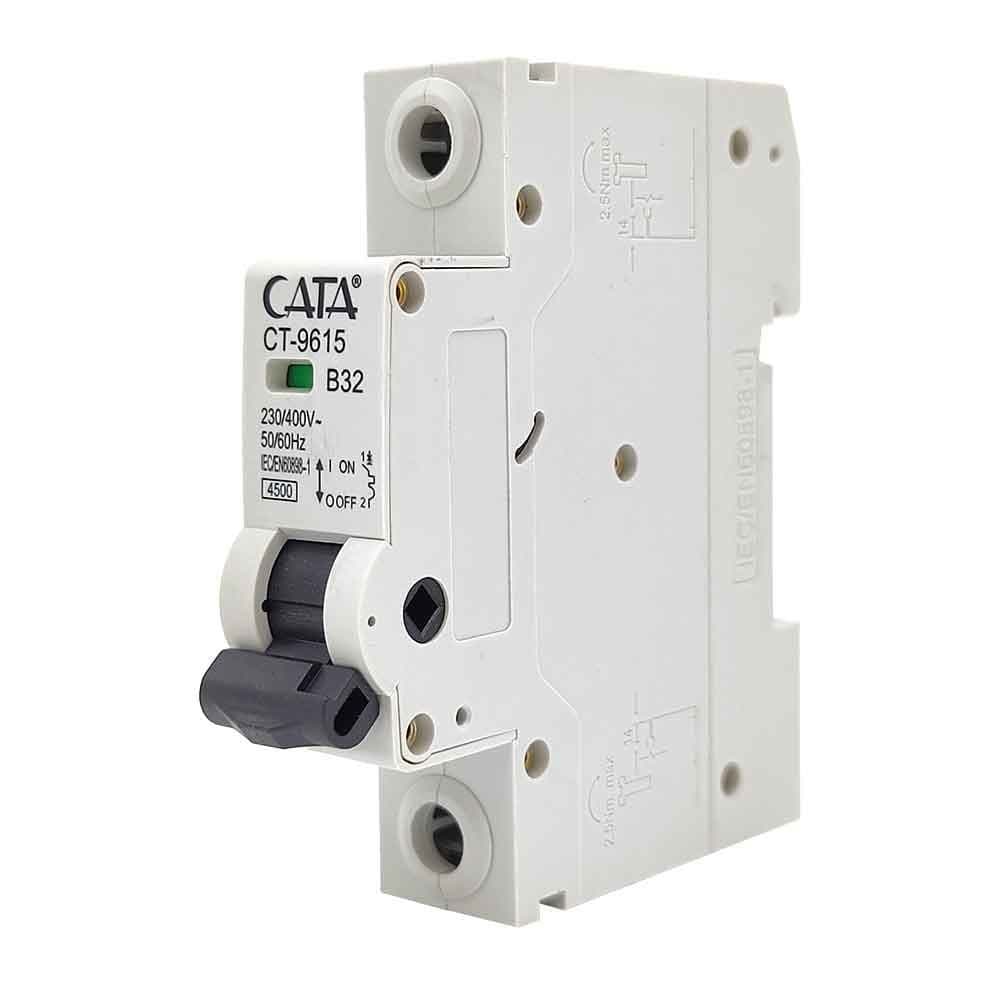

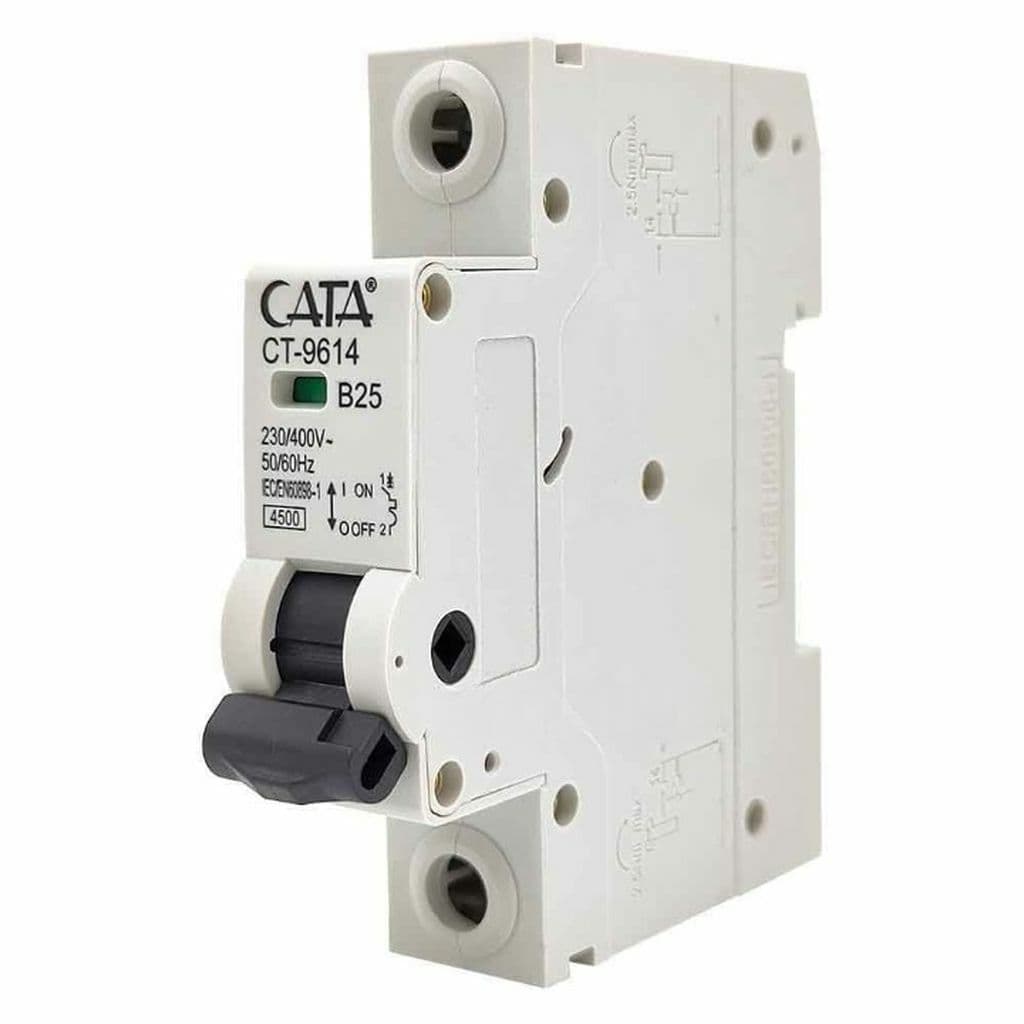

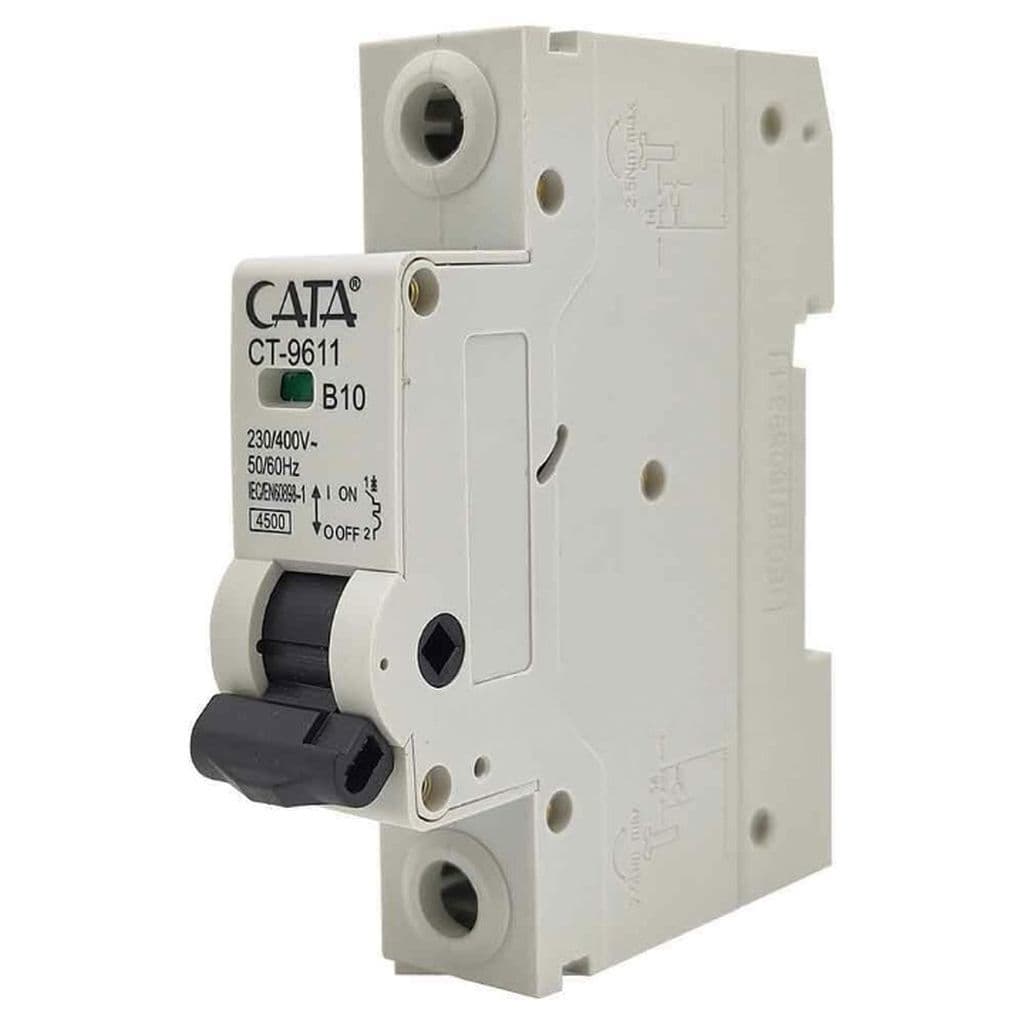

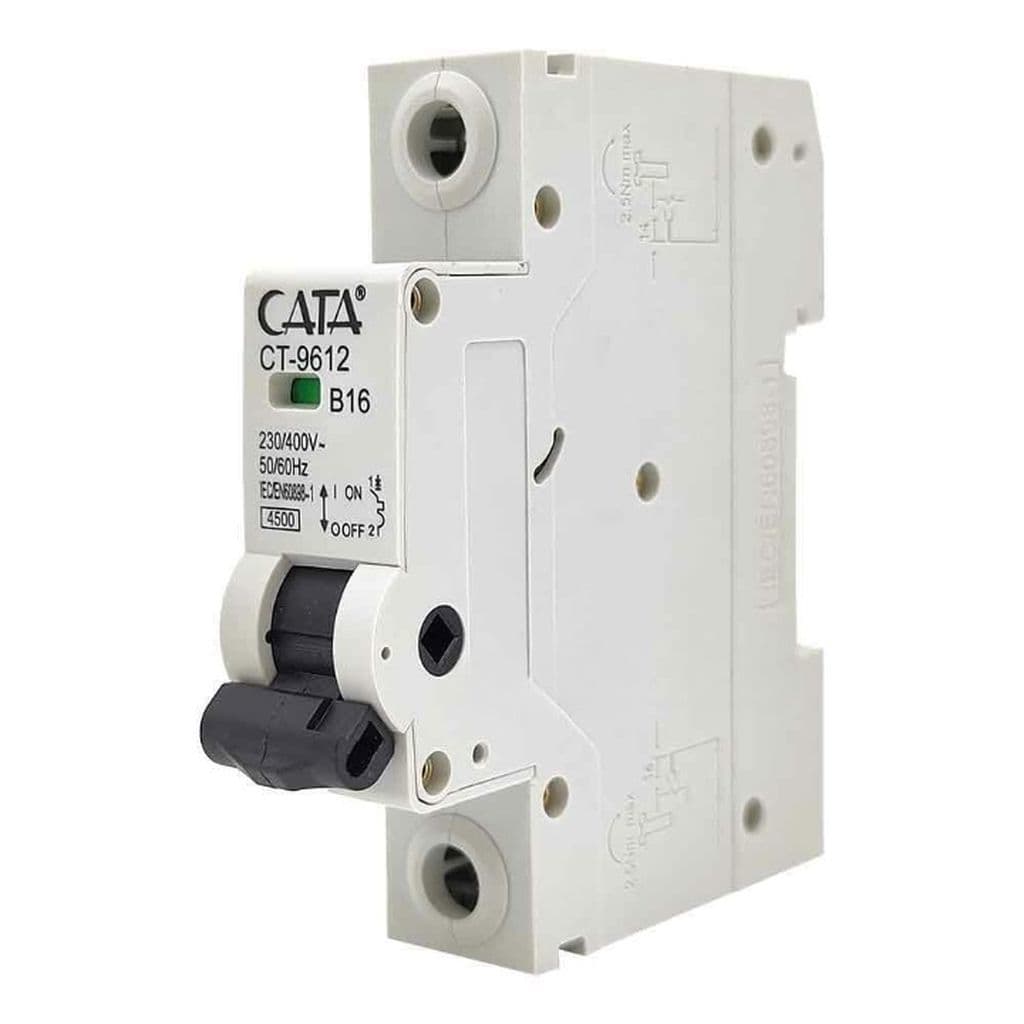

Характеристика срабатывания показывает, как автоматический выключатель реагирует на кратковременные броски тока. Тип B мгновенно срабатывает при токе в 3–5 раз выше номинального и применяется в цепях освещения и розеток квартир и офисов. Тип C срабатывает при 5–10-кратном токе и исключает ложные отключения в цепях с высоким пусковым током — двигателей, компрессоров и трансформаторов.
Число полюсов

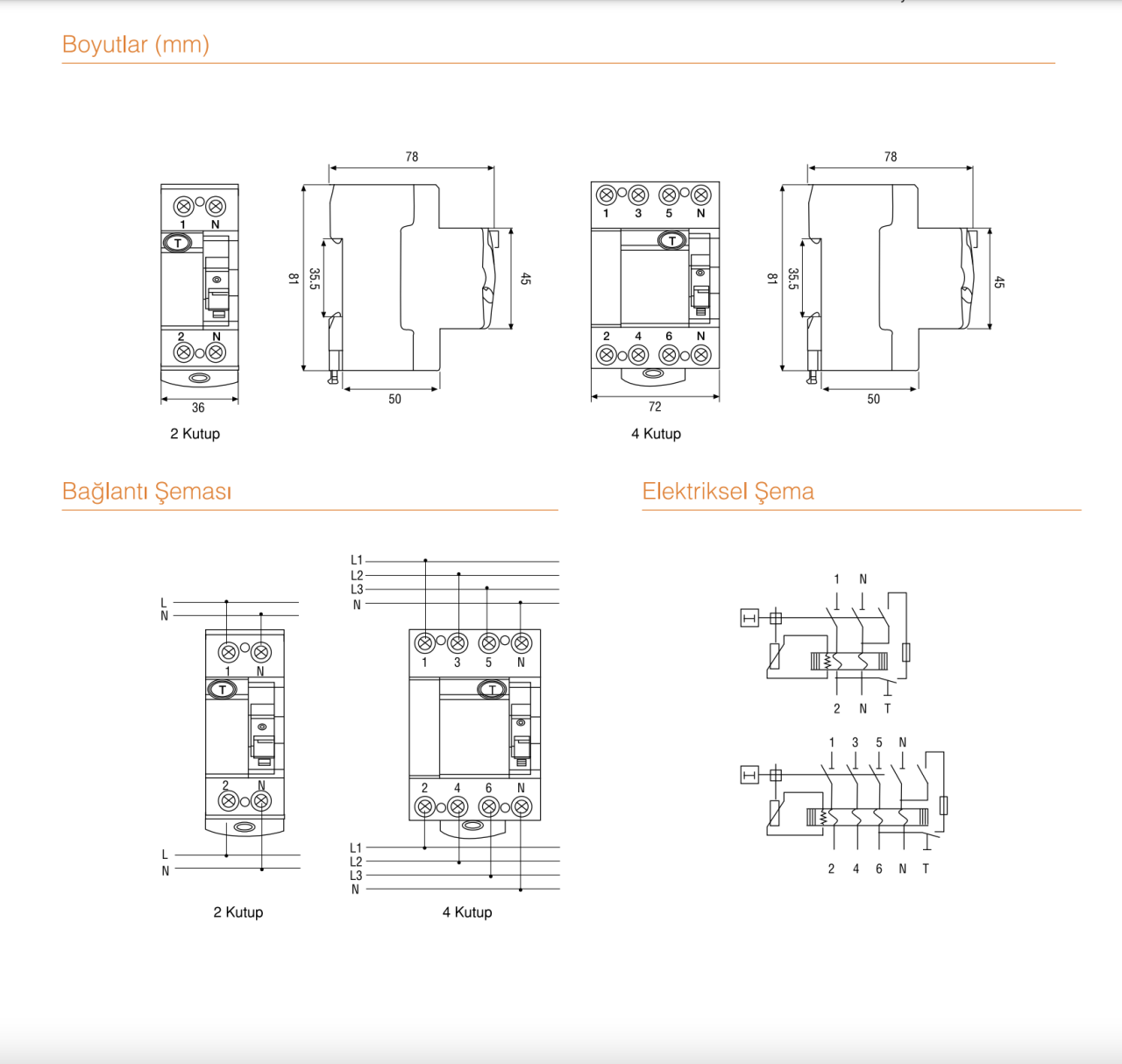

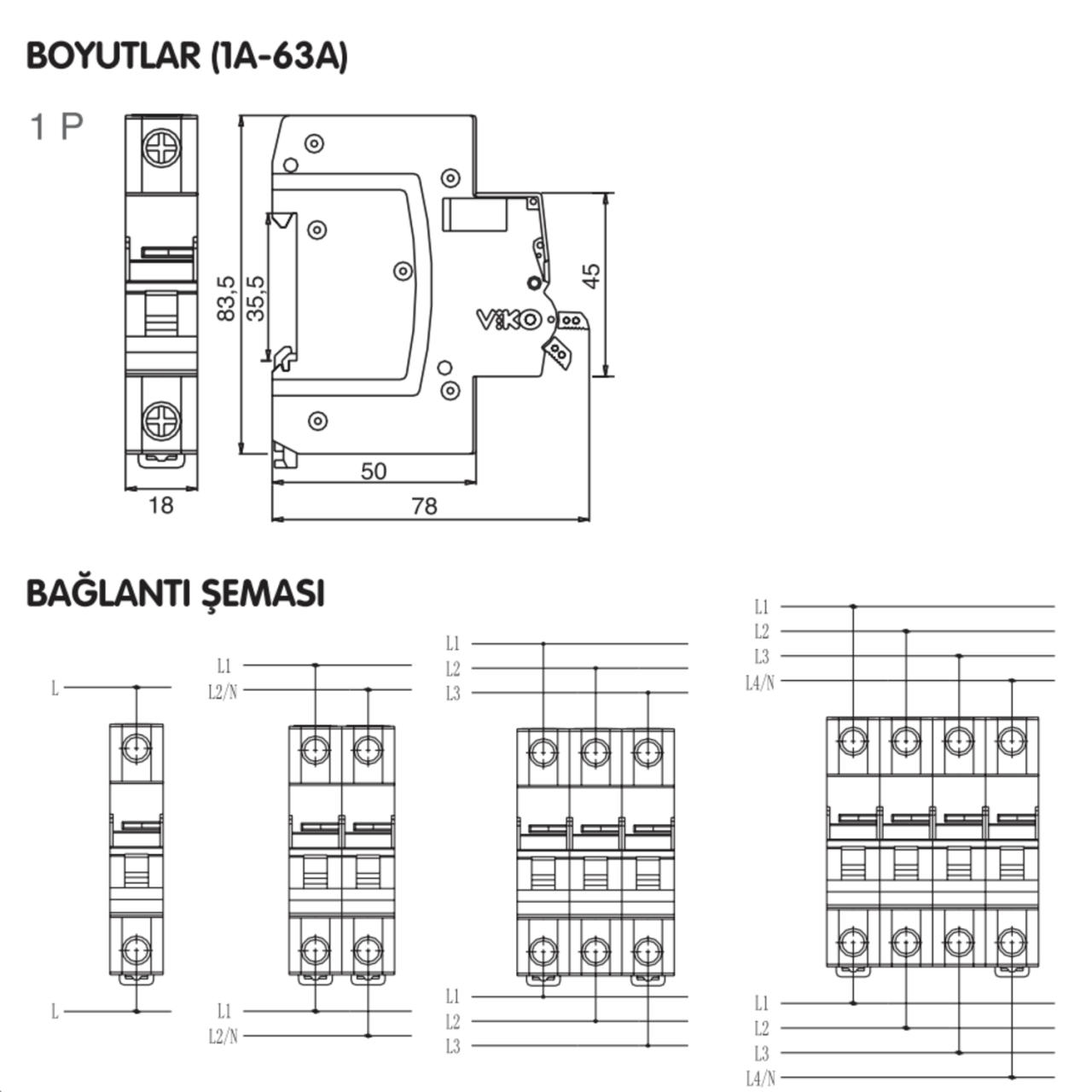

В однофазных цепях применяют 1-полюсные, в трёхфазных — 3-полюсные автоматические выключатели. Для УЗО 2-полюсные модели предназначены для однофазных, 4-полюсные — для трёхфазных электроустановок.
Отключающая способность (кА)
Отключающая способность — наибольший ток короткого замыкания, который автоматический выключатель может безопасно отключить. Она не должна быть ниже ожидаемого тока короткого замыкания в месте установки; в жилых электроустановках распространены значения 4,5 кА и 6 кА.
30 мА и 300 мА

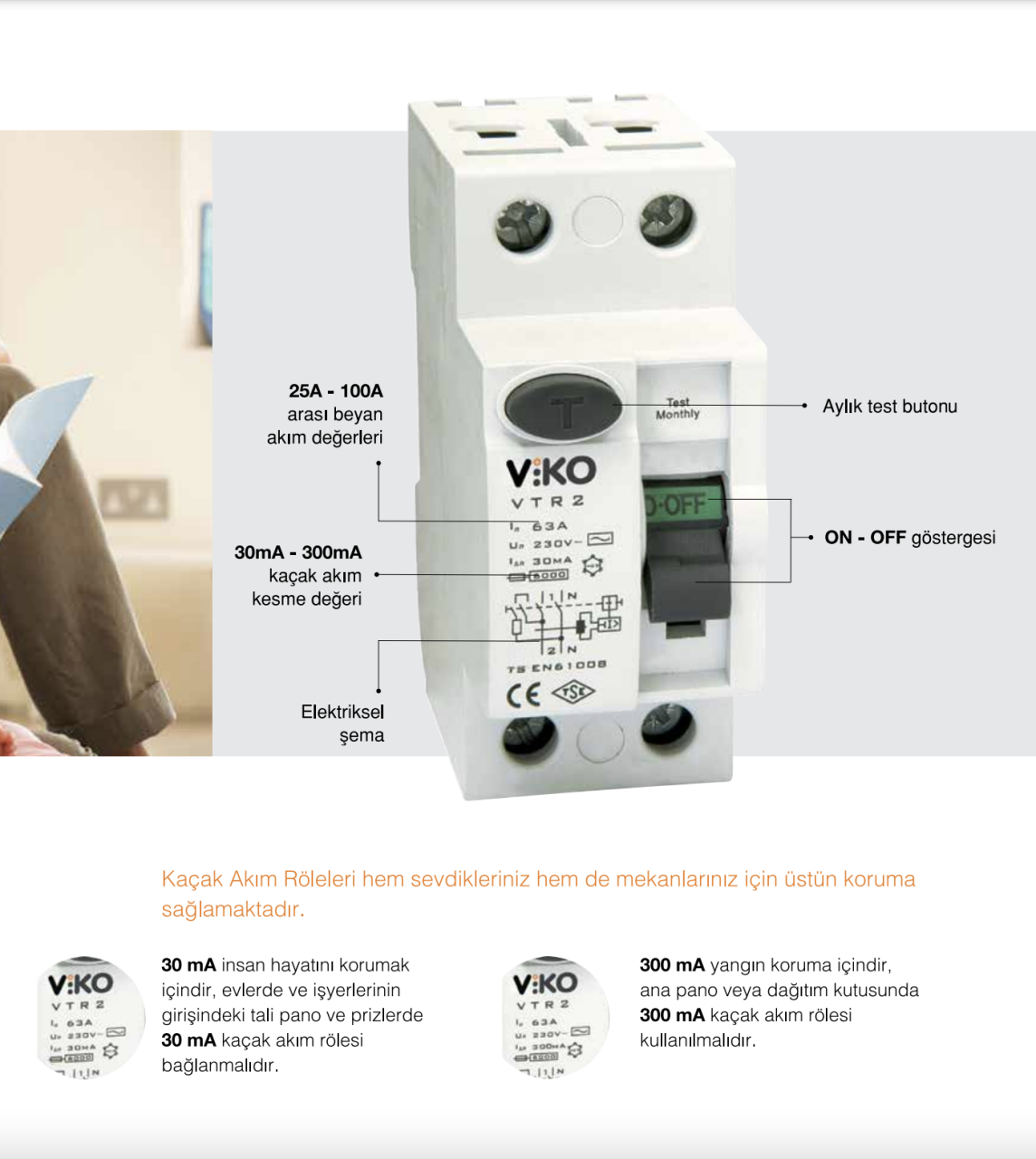

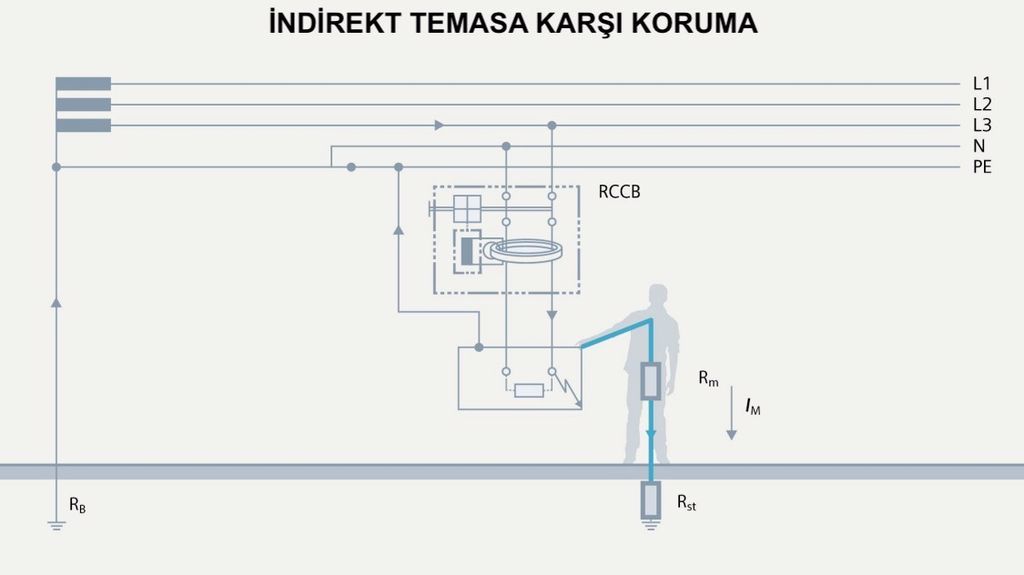

УЗО на 30 мА защищает людей от поражения электрическим током. Противопожарное УЗО на 300 мА защищает всю электроустановку от риска возгорания из-за повреждения изоляции; для защиты людей его одного недостаточно.

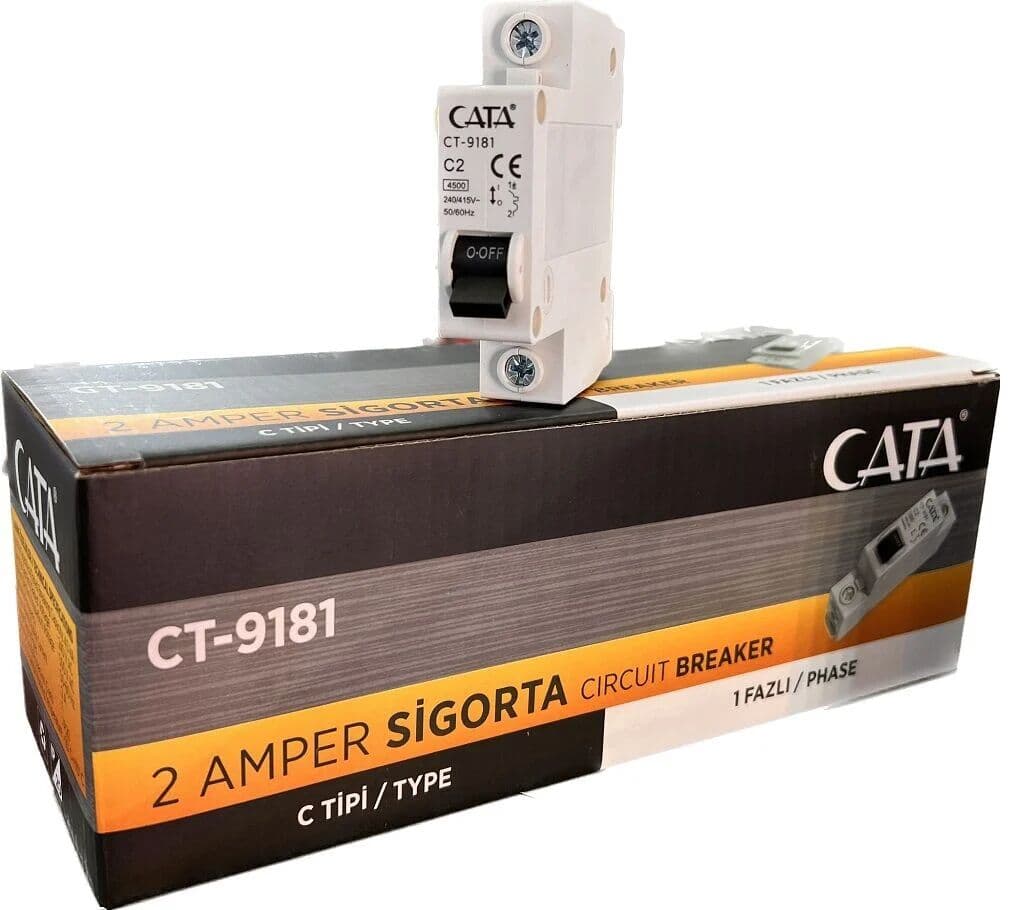

Покупка коробкой
Изделия можно купить поштучно или коробкой. Коробка удобна для сборки щитов и крупных монтажных работ, отдельная штука — для замены одной цепи.
Монтаж

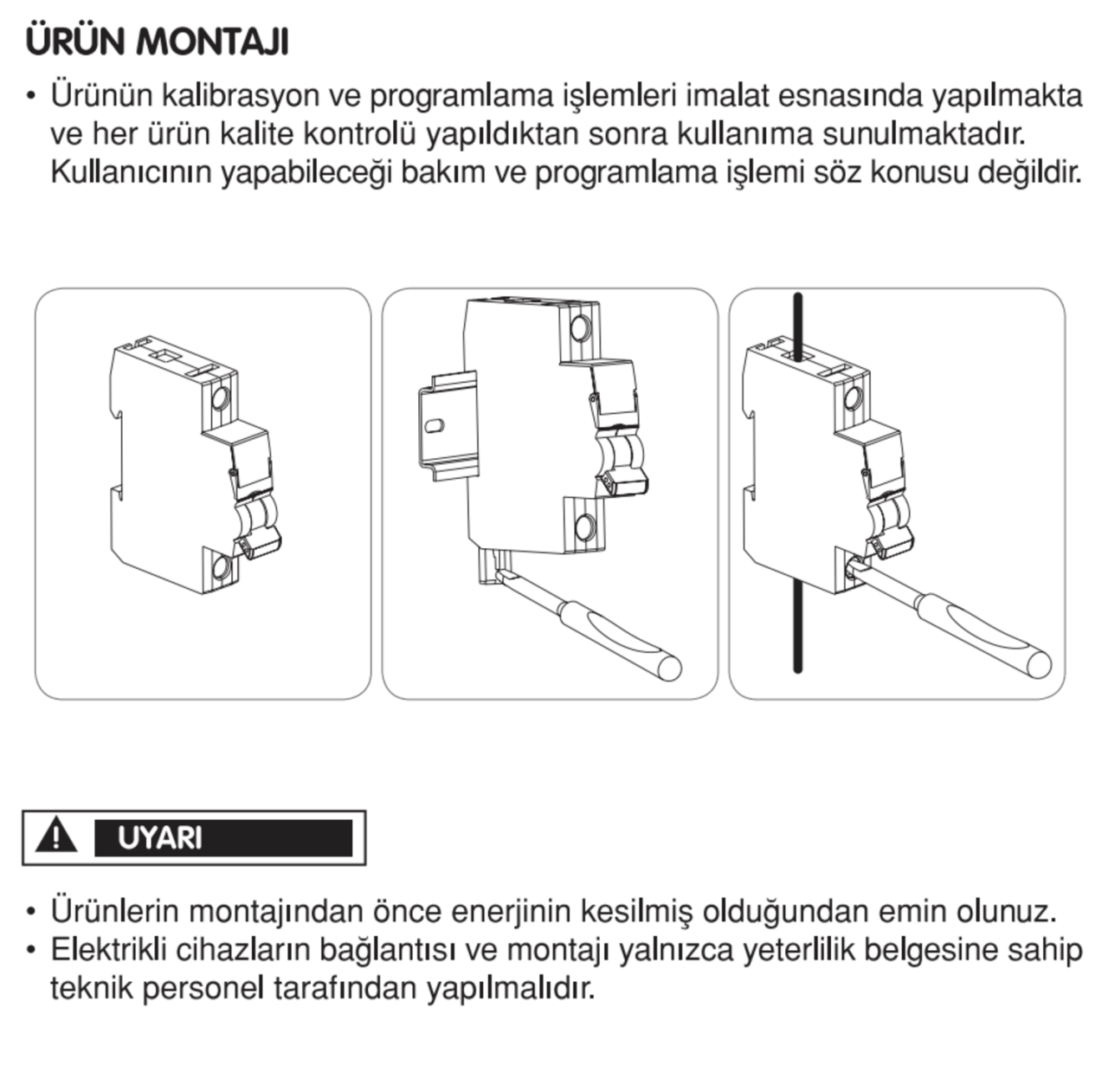

Автоматические выключатели и УЗО устанавливаются в электрощит. Монтаж и подключение должен выполнять квалифицированный электрик после отключения электропитания. При замене автоматического выключателя или УЗО новое устройство должно иметь тот же номинальный ток, то же число полюсов и ту же характеристику срабатывания (для УЗО — ту же чувствительность), что и старое.
